加工機紹介（フンデガーK2）
こんにちは
今月のとりすみコラムを担当します、建築スタッフの東山です。
どうぞよろしくお願いします。

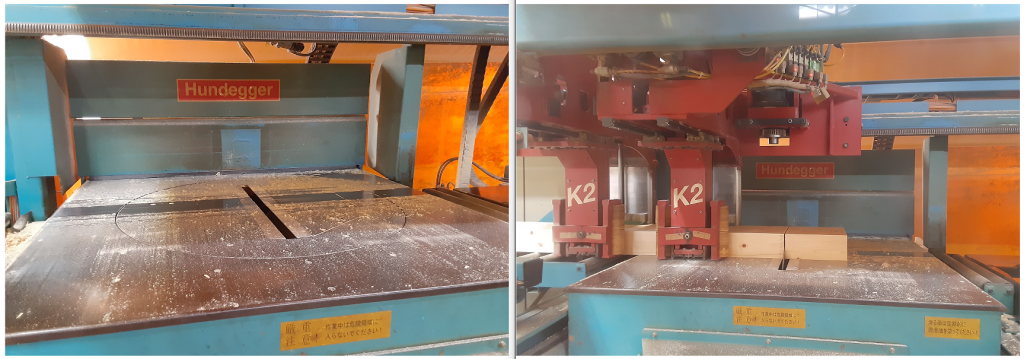

今回は弊社のプレカット加工機、「フンデガーＫ２」についてお話ししたいと思います。
この機種の正式な名称は、「Ｋ２－５」と言います。
弊社に設置されたのは、2004年3月のことでした。 （去年、成人しました！）
加工可能断面は、当時のマニュアル（英語です）をGoogle先生で翻訳すると、
「20×50㎜から300×450㎜（625㎜）までの完璧な構造用木材を、再設定なしでサイズに合わせて
切断し接合します。追加設備により、自動丸太接合も可能となります。」
と訳してもらいました。 （完璧な構造用木材とは…）
もう少し詳しく説明しますと、
この加工機には「回転装置」という材料を９０度ごとに回転させるユニットが装備されています。
そして、回転するのに必要な最小断面寸法は50×50㎜となっています。
なので正確に伝えるならば、以下のようにまとめられます。
回転装置を使って加工出来る断面寸法 50×50㎜ → 300×450㎜
回転装置使用不可で加工出来る断面寸法 20×50㎜ → 49×50㎜ 又は 長辺が450㎜を超え625㎜以下
データ上は450×625㎜まで投入可能ですが、まともな加工は出来ませんでした。（完全加工は不可です）
現実的なことを言えば、加工の対象となるのは240×625㎜くらいまでだと思います。
現行型のK2 Industryは大断面仕様で300×1300㎜、ROBOT-Maxは610×1300㎜が加工可能断面です。
技術の進歩が凄まじいのは良いことですが、時に恐ろしくまた哀しく感じてしまいます。
でもまだまだ現役のこの機械、実際にどのような加工をしているかと言いますと、

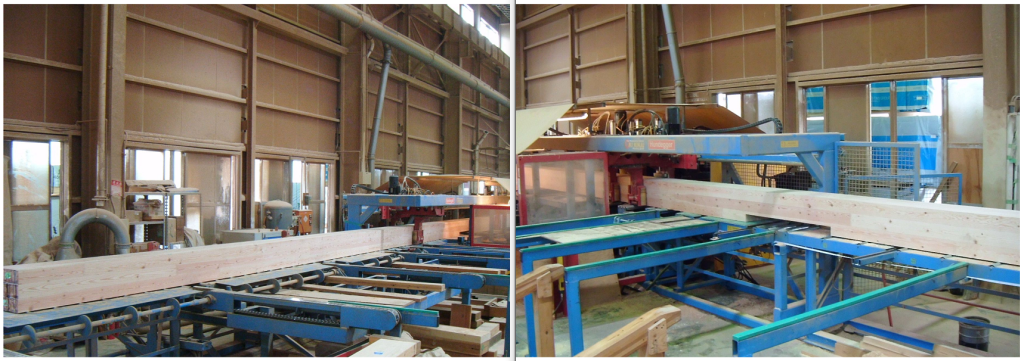

① 加工する材料を投入します。（その後検寸装置で、断面を測ります）

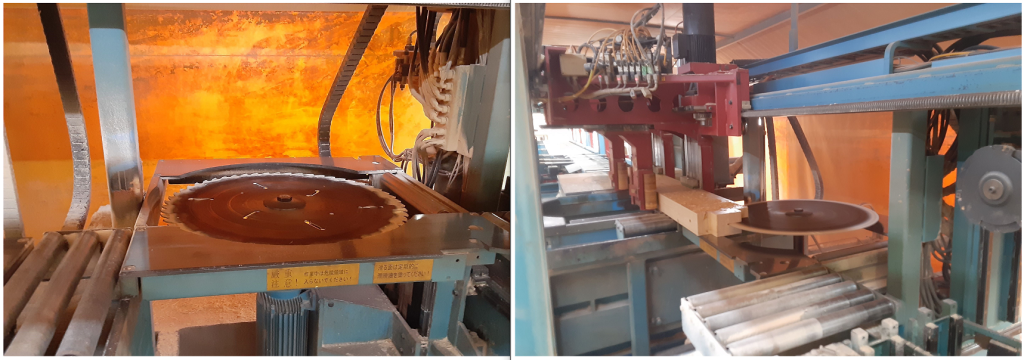

② 丸鋸ユニットで、材のハナ切り（オフカット）をします。（このカットをした時点で、材の原点が決まります）

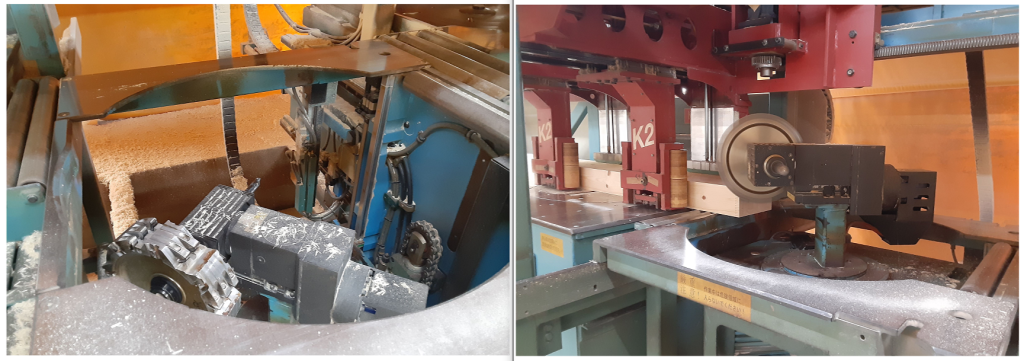

③ ユニバーサルミル（UM）ユニットで、３次元の欠取りを行います。
（当時、この３次元ユニットがＫ２の売りでした）

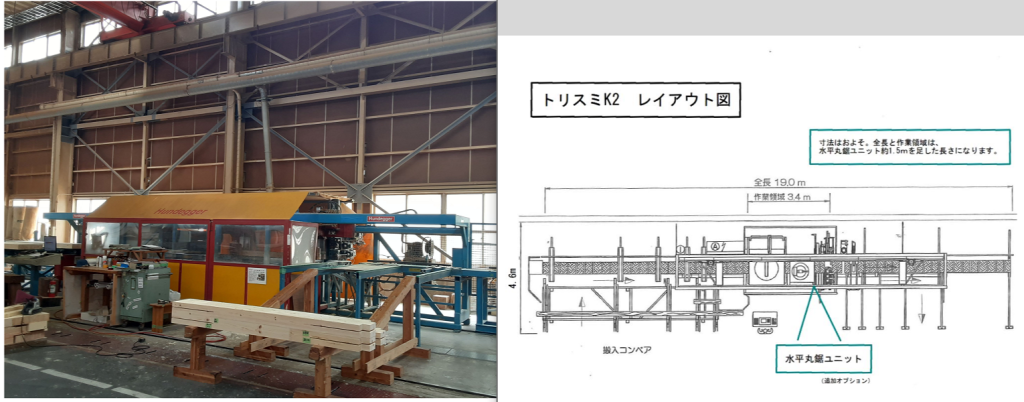

④ 水平丸鋸ユニットで、端部のスリット加工行います。（この機械は、深さ約350㎜まで加工可能です）

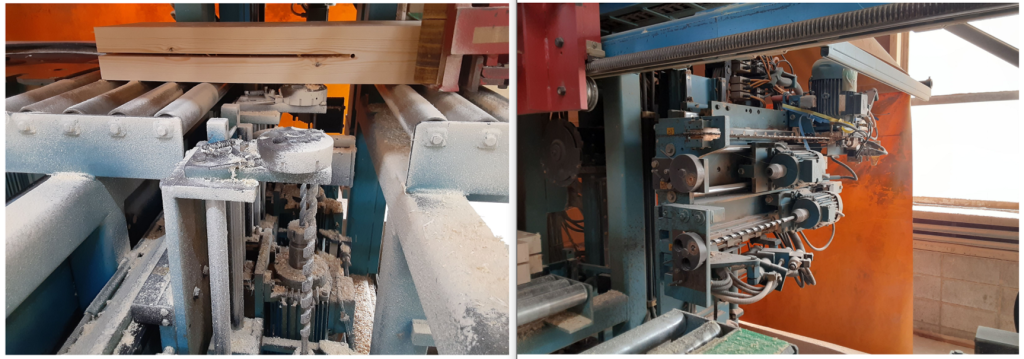

⑤ 垂直・水平ドリルユニットで、孔をあけます。（双方向ではないので、回転装置が重要になってくるのです）
⑥ 操作盤モニターに映っている材のデータが、加工されました。
以上のような流れで、材が加工されていきます。
最初に加工可能断面の話をしましたが、では「加工可能長さ」は最長何メートルでしょうか？
機械としては12ｍを標準としていますが、データ上では約32ｍまで可能でした。（まあ、そんな材料ありませんが…）
私が実際に加工した最長の材料は、19.5ｍでした。
断面が360×360㎜の材もあって、天井クレーンで材をひっくり返して加工面を変えたりしました。
（重くて回転出来ない…）
また加工データの容量オーバーもあって、２次加工３次加工は必須の状態でした。
こんなの１本でも加工するのに心身ともにすり減っていくのに、
工事が２期に渡ったため、同じ加工を２セットやりました。
お陰様で、少々の加工では動じなくなりました。 （ありがとう 熊本駅）
弊社のＫ２は２２年目に向けて絶賛稼働中ですが、
それもこれも定期的にメンテナンスを入っていただいて、
何か不具合が起こった時には適切なアドバイスをしていただける、
フンデガーのメンテナンスマンの方のお陰であると思います。 いつもありがとうございます！
弊社のＫ２ですが、何やら現在日本で稼働中のＫ２シリーズの中で１０本の指に入る古参らしいです。
なにせ約２０年付き合っている相棒ですので、１日でも長く付き合っていけたらいいなと思いました。
最後までお読みいただきありがとうございました。
また次回もよろしくお願いします。
